Yksityiskohdat

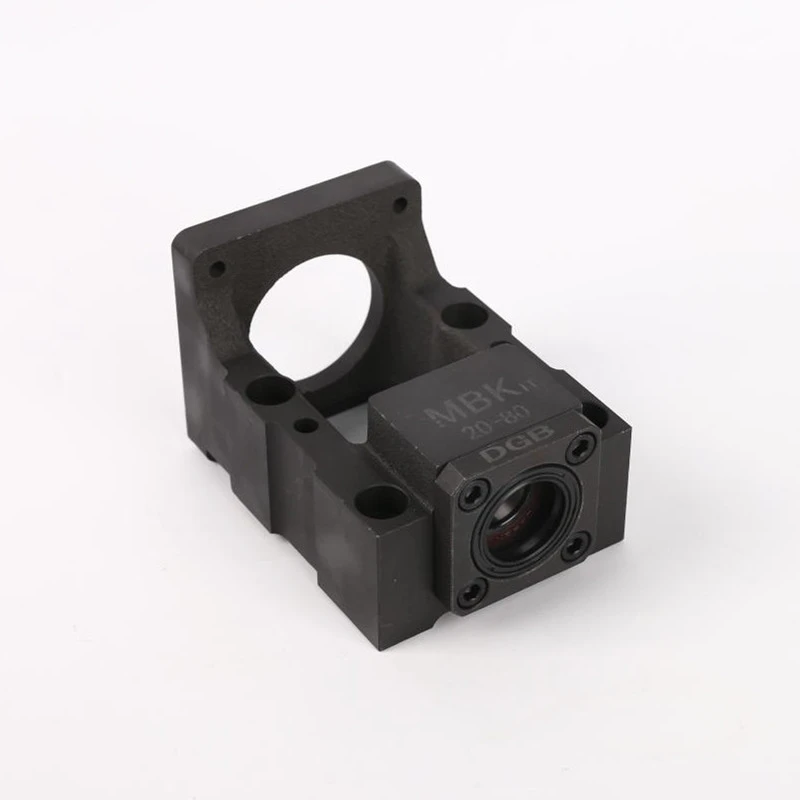

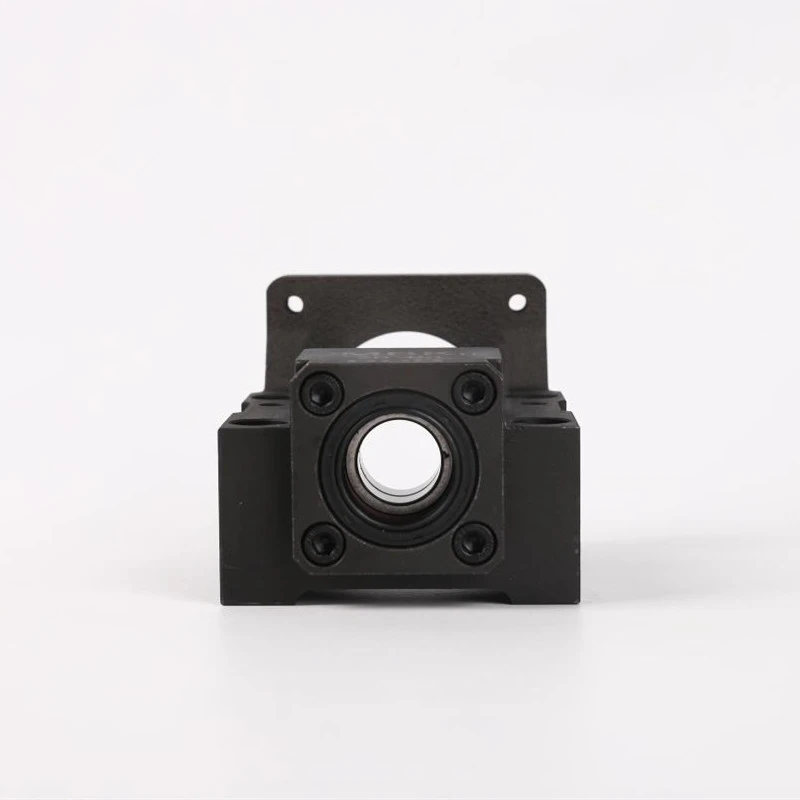

Servomoottorin haltija muuttaa perinteisen yhteysmenetelmän integroituun, joka on tarkempi, helpompi asentaa ja esteettisesti miellyttävämpää.
Perinteinen yhteys on yleensä tukipohja, moottorin kiinnitys, kytkentäkoostumus, on vietettävä paljon aikaa keskikorkeuden, epäkeskeisyyden, virheenkorjauksen virheenkorjaamiseen, mikä johtaa ruuv -akselin rikkoutumiseen tai kytkentärikkoutumiseen.
Ehdotus:Kun servomoottorin kiinnikkeitä ja ruuveja käytetään yhdessä, jos niitä ei sovi, on helppo aiheuttaa keskikorkeuden epäkeskeisyys ja muut syyt, mikä johtaa ruuvin akselin rikkoutumiseen käyttöönottoprosessin aikana. Tämän tilanteen välttämiseksi on siis suositeltavaa tarjota moottorimalli tai koko tilauksen yhteydessä.
Edut
Helppo asennus
Yksiköllä varustettu moottori voidaan asentaa helposti liittimellä.
01
Tarkkuus
Kuuliruuvi ja moottorin kiinnitys on integroitu, ja tämä rakenne vähentää tehokkaasti kahden akselin välistä virhettä.
02
Korkea paikannustarkkuus
Liitin on varustettu erityisellä kuulusruuvin tukipohjalla (joka sisältää säteittäiset työntölaakerit), jotka voivat tehokkaasti hallita ruuvin aksiaalista lentämistä.
03
Jäykkyys
Yhdistävä osa -materiaali prosessoidaan korkealaatuisella keskihiiliteräksellä, voimakkaalla iskunkestävyydellä ja kestävyydellä.
04
Käsittelytarkkuus
Poikkeaman samankeskeisyys plus tai miinus {{0}}. 01, päätypinnan pystysuuntaisuus 0,01.
05
Tuotetiedot
|
Tuotteen nimi |
Servomoottorikiinnit |
|
Materiaali |
Alumiiniseos, valurauta |
|
Malli |
10-57, 10-60, 12-57, 12-60, 15-80, 15-86, 17-80, 17-80, 20-80, 20-86, 20-110, 25-110, 20-130, 25-130, 30-130, 35-130 |
|
Sovellettava moottori |
NEMA 23, NEMA 34 Stepper Motors ja 60,80 servomoottorit. |
|
Soveltaminen |
Lineaariset vaiheet, CNC -reitittimet, automaatiojärjestelmät. |
|
Edut |
1. Tukeva ja vakaa 2. sileä liike |
|
Värit |
Musta väri |
|
Pakkaus |
1. Muovipussin pakkaus tai puinen kotelopakkaus. 2. Asiakkaan vaatimuksen mukaan. |
Määrittelyparametrit
|
Suositeltu yhdistelmä ruuvitangon integroidulle istuinsarjalle |
||||||
|
Ruuvitangon malli |
Integroitu istuinmalli |
Tukipohja |
Moottorimalli |
Mutterin istuin |
Suosittele kytkinten käyttöä |
Lukitusmutteri |
|
12xx |
Hm 10-57 vaihe |
BF10 |
57 askel |
Dsg12 |
25*30-6.35*8/25*30-8*8 |
M10*1 |
|
Hm 10-60 servo |
60 servo |
25*30-14*8 |
||||
|
16xx |
Hm 12-57 vaihe |
BF12 |
57 askel |
Dsg16 |
30*40-6.35*10/30*40-8*10 |
M12*1 |
|
Hm 12-60 servo |
60 servo |
30*40-14*10 |
||||
|
20xx |
Hm 15-57 vaihe |
BF15 |
57 askel |
DSG20 |
30*40-6.35*12/30*40-8*12 |
M15*1 |
|
Hm 15-60 servo |
60 servo |
30*40-14*12 |
||||
|
Hm 15-80 servo |
80 servo |
30*40-19*12 |
||||
|
Hm 15-86 vaihe |
86 vaihe |
30*40-14*12 |
||||
|
25xx |
Hm 20-80 servo |
BF20 |
80 servo |
DSG25 |
40*65-14*17 |
M20*1 |
|
Hm 20-86 vaihe |
86 vaihe |
40*65-19*17 |
||||
|
Hm 20-110 vaihe |
110 askel |
40*65-19*17 |
||||
|
Hm 20-110 servo |
110 servo |
40*65-19*17 |
||||
|
Hm 20-130 vaihe |
130 askel |
40*65-22*17 |
||||
|
Hm 20-130 servo |
130 servo |
40*65-22*17 |
||||
|
32xx |
Hm 25-110 vaihe |
BF25 |
110 askel |
DSG32 |
40*65-19*20 |
M25*1.5 |
|
Hm 25-110 servo |
110 servo |
40*65-19*20 |
||||
|
Hm 25-130 vaihe |
130 askel |
40*65-22*20 |
||||
|
Hm 25-130 servo |
130 servo |
40*65-22*20 |
||||
|
40xx |
Hm 30-130 vaihe |
BF30 |
130 askel |
DSG40 |
55*80-22*25 |
M30*1.5 |
|
Hm 30-130 servo |
130 servo |
55*80-22*25 |
||||
|
50xx |
Hm 35-130 vaihe |
BF35 |
130 askel |
DSG50 |
65*90-22*30 |
M35*1.5 |
|
130 servo |
65*90-22*30 |
|||||
