Rakenneominaisuudet

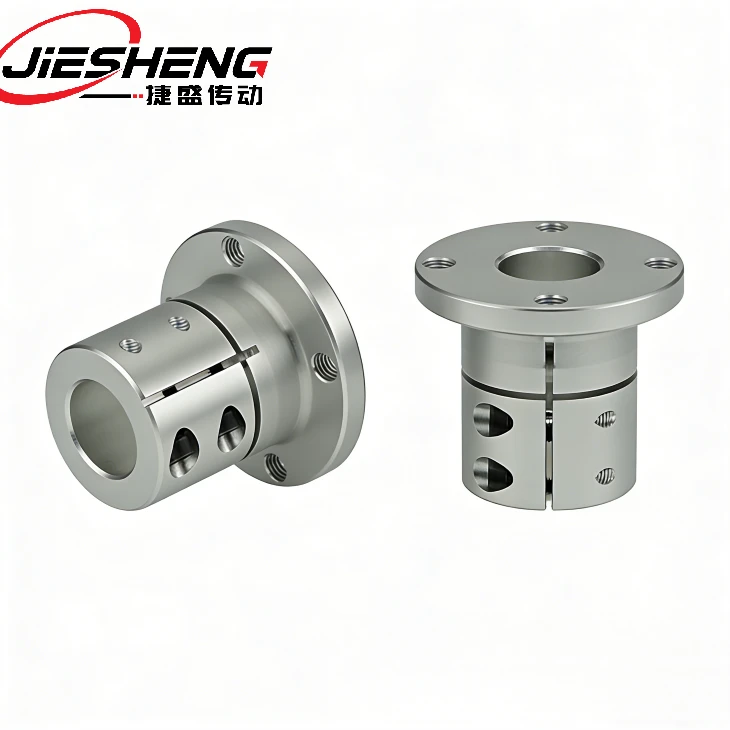

Laipan muoto

Kaksipuolisen leikkuulaipan tyypin omaksuminen pyöreisiin ja neliölaippoihin verrattuna se voi toteuttaa tilaa säästävän suunnittelun ja sopeutua paremmin pienikokoisen tilan asennustarpeisiin.

Asennusreiän suunnittelu

Reiän kautta asennusreikien aukkoa voidaan käyttää hienosäätöön, mikä on kätevä paikan päällä sijaitsevalle sijainnille ja parantaa asennuksen tarkkuutta ja joustavuutta.

Vastaava tarkkuus

Pystysuuntainen tarkkuus voi saavuttaa 0. 02, ja ohjausakselin vastaavuustarkkuus on korkea, mikä sopii tarkisiin paikannustiloihin.

Määrittelyparametrit

Tyyppi	DH7		D1	H	Kiinnitä seinämän paksuus (n)	L	T	B	S1	X	P	K	W	Pilli	F	S	Y	d	d2	d	M	Kiinnityspultin pituus
Pyöreä laippatyyppi Shwrbl Shwrl Ssthwrl	12	+18	32	52	10	33	6	20	1.5	11	42	40	34	35	25	1.5	4	9	5.6	4.5	M5	M5×12
Pyöreä laippatyyppi Shwrbl Shwrl Ssthwrl	16	0	35	56	9.5	45	6	24	1.5	12	46	44	37	37	27		5		5.6	5.5		M5×12
Neliölaippatyyppi Shwsbl Shwsl Ssthwsl	20	+0.021 0	40	64	10	48	8	24	2	14	52	50	42	43	30		6		5.6	6.6		M5×16
	25		45	69	10	57	8	30		17	57	54	47	46	34		6		5.6			M5×16
	30		55	79	12.5	60	10	30		20	67	60	57	50	45		10	12	6.6		M6	M6×20
Kaksipuolinen leikkuulaippatyyppi Shwcbl Shwcl SSTHWCL	35	+0.025 0	60	94	12.5	72	10	30		23	77	71	66	58	50		12	12	6.6	9	M6	M6×20
	40		70	104	15	82.5	12	36		26	87	81	76	67	55		13	14	9		M8	M8×26
	50		85	119	17.5	97.5	12	44		32	102	94	91	82	60		16	18	11		M10	M10×32

Tuotevalmiste

Yrityksen tausta

Jie Sheng Transmission, joka on innovatiivinen mekaanisen siirron alan johtaja, on luonut huolellisesti tuettuja lineaarisia rautatieakseleita, jotka ovat erinomaisesti laadukkaita tiukkojen käsityön ja edistyneiden tekniikoiden kanssa. Tuote käyttää tarkkuusmuovaustekniikkaa täydellisen tasapainon saavuttamiseksi kompakti- ja kevyen suunnittelun ja suuren jäykkyyden välillä sekä erittäin tarkan jauhatusprosessin varmistamiseksi sujuvan toiminnan varmistamiseksi. Korkealaatuisten seostimateriaalien valinta yhdistettynä erityiseen pintakäsittelyyn parantaa merkittävästi kulutuskestävyyttä ja korroosionkestävyyttä, ja se voi sopeutua pitkäaikaiseen stabiiliin toimintaan monimutkaisissa työolosuhteissa. Optimoidun mekaanisen rakenteen suunnittelun avulla tuen laakerin kapasiteetti paranee merkittävästi, mikä voi tehokkaasti absorboida värähtelyn ja iskun ja varmistaa laitteen suuret tarkkuusvaihtovaatimukset. Niitä käytetään laajasti automatisoiduissa tuotantolinjoissa, tarkkuuskonetyökaluissa ja teollisuusroboteissa, jotka tarjoavat luotettavaa tukea älykkäälle valmistukselle. Jetson Drive on sitoutunut olemaan luotettava siirtoratkaisukumppani ammattitekniikan ja käsityön kanssa.

Faq

K: Mihin minun on kiinnitettävä huomiota asennuksen yhteydessä?

V: Varmista, että kiinnityspinta on tasainen ja puhdas, käytä kiinnitysreiät paikannuksen hienosäätöön ja vältä kovaa törmäystä ohjausakselin kanssa sovittamisen tarkkuuden varmistamiseksi.

K: Kuinka järjestää huoltosykli?

V: On suositeltavaa tarkistaa säännöllisesti kiinnitysruuvien ja kulumisen kireys ja vaihtaa kuluneet osat ajoissa pitkän aikavälin vakaan toiminnan varmistamiseksi.

K: Onko pitkäaikaiselle yhteistyölle etuuskohtelua?

V: Kyllä, strategisille kumppaneille tarjoamme askelhinnan myönnytyksiä, prioriteettiaikataulua ja yksinoikeuden teknistä telakointia sekä muita oikeuksia ja etuja, erityinen politiikka voidaan räätälöidä yhteistyön syvyyden mukaisesti.
